SynseIT VMS란?

VMS는 Variable Monitoring Sensor의 약자입니다. VMS 시리즈 제품은 가속도 센서, EtherCAT 슬레이브 및 전용 케이블 구성되어 있으며 진동 측정 및 모니터링 소프트웨어인 SynseIT EdgeLink를 통해 쉽게 진동 발생 모션을 역추적할 수 있습니다.

진동 측정 결과에 대한 데이터 분석

SynseIT VMS(Variable Monitoring Sensor)는 저장된 진동 측정 결과에 대해 FFT와 LowPass/HighPass Filter, Window 등 데이터 분석을 위한 기능이 제공되며, 변위변환 기능을 통해 발생 진동의 변위량을 파악할 수 있습니다.

•

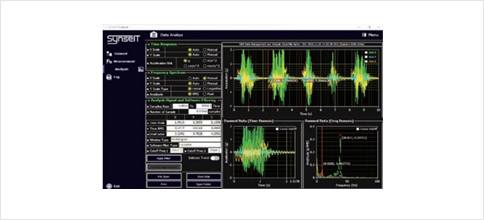

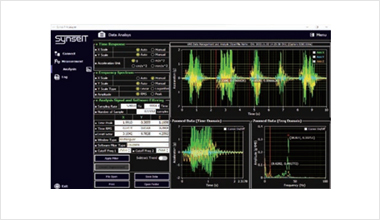

  진동 측정 결과 분석 화면

•

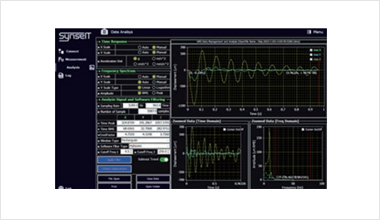

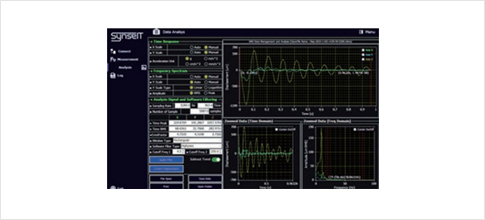

  진동 변위 변환 결과

실시간 진동 분석·모니터링 & 상시 진동 기록

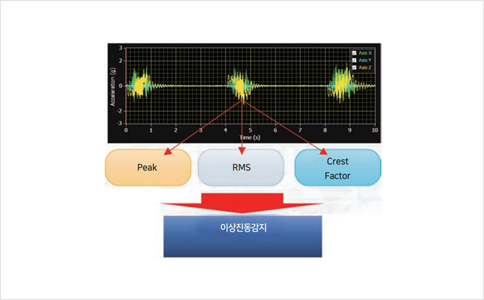

SynseIT VMS(Variable Monitoring Sensor)는 측정 중 실시간 Peak, Rms, Crest Factor에 대한 분석 및 모니터링을 수행해 이상 진동 발생을 감지 할 수 있습니다. 또한, 장시간 동안의 진동 추세를 파악해 예지보전에 활용할 수 있습니다.

•
•

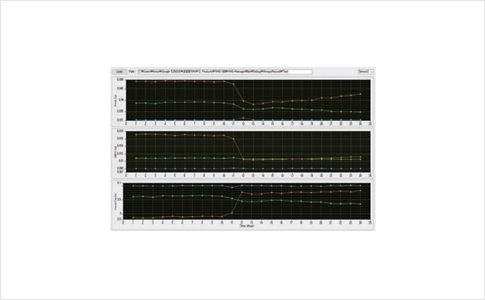

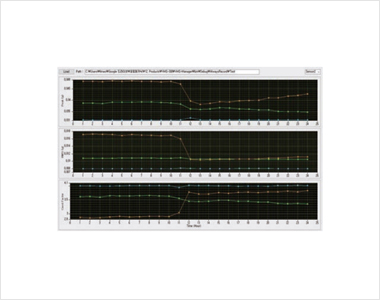

  진동기록을 통한 진동 발생 추세 파악

모션ㆍ진동 동시 분석 및 해석 가능

SynseIT VMS(Variable Monitoring Sensor)는 진동 발생 시점에서의 모션 상태를 파악할 수 있어, 모션 상황에 따라 발생하는 진동의 크기를 정량화 할 수 있습니다. 따라서 사용자는 장비의 이상 진동을 발생시키는 모션 또는 시퀀스를 손쉽게 파악할 수 있습니다.

•

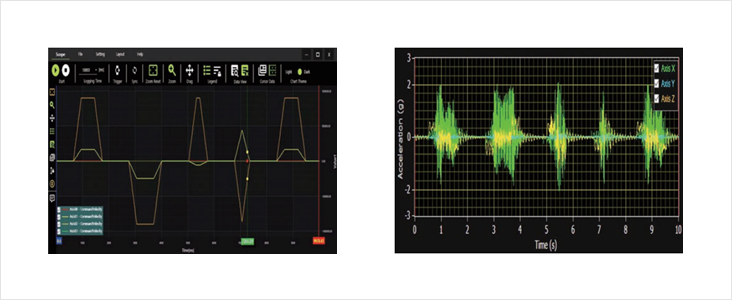

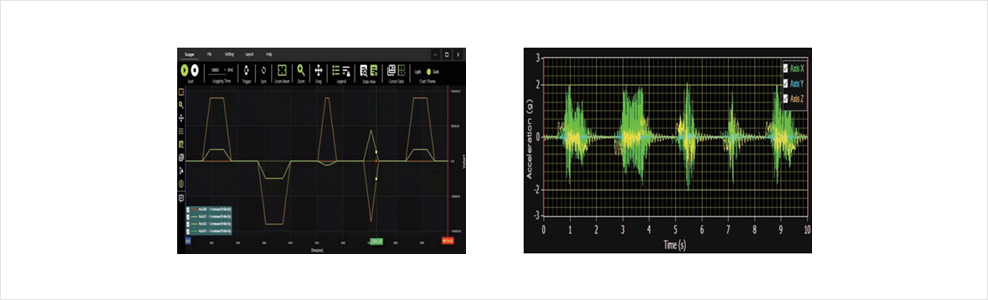

  발생 진동과 진동 원인 동작을 동시 측정, (좌)모션, (우)진동

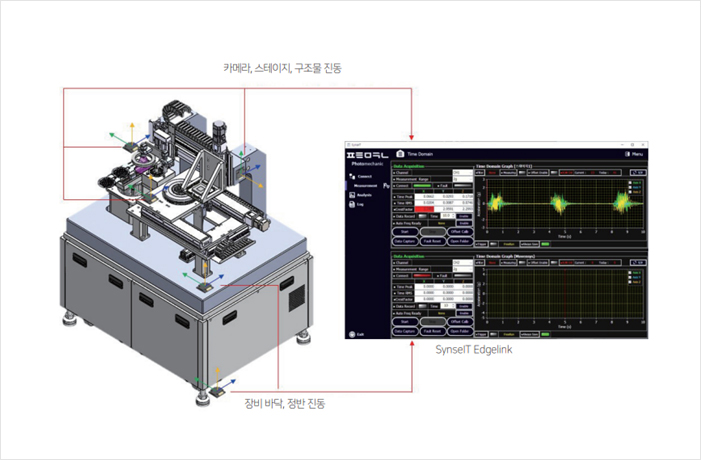

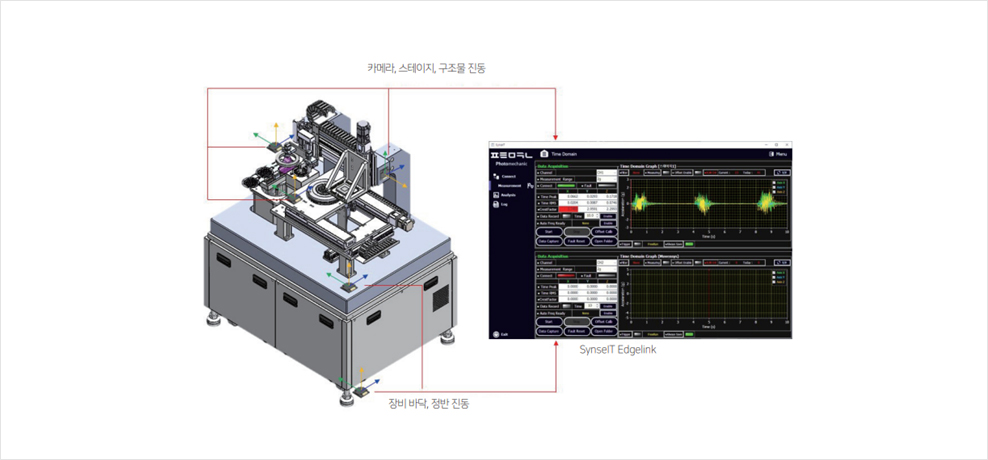

여러 위치 진동을 동시에 측정

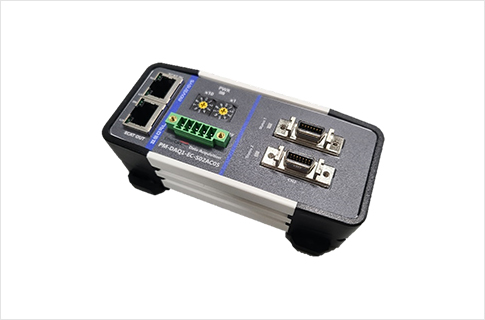

SynseIT VMS(Variable Monitoring Sensor)는 2개의 3축 방향 센서로 카메라와 스테이지, 바닥 등을 동시 측정할 수 있습니다(인터페이스 모듈 4개 연결 시 센서 8개까지 확장 가능). 이를 통해 여러 위치에서 발생하는 진동을 동시 측정 및 분석 가능합니다.

General Specification

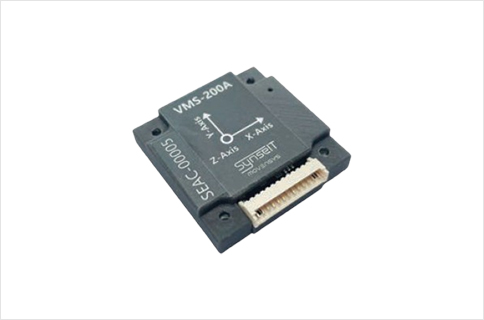

Accelerometer

MEMS Type

Sensing Axes

X, Y, Z 3-Axes

Sampling Rate

5kHz /Ch

Measuring Range

±2g, ±4g, ±8g

Max Channel

2 Ch (6-Axes)

Bandwidth

0.5~672㎐

Noise density

220㎎√㎐

Operating Temp

-40 ~ + 85℃

Interface

EtherCat

Linked usage

WMX3, WMX3ROBOT
