진동 측정 시스템
Model : VMS-150, VMS-Manager

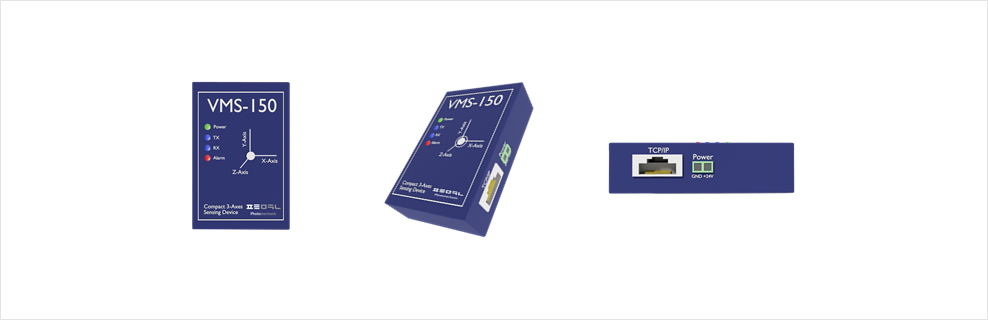

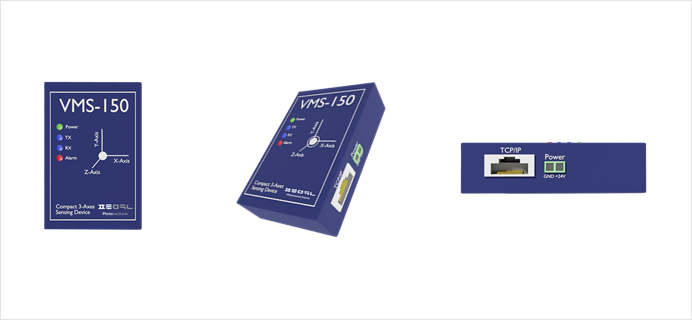

VMS-150
VMS-150은 3축(X,Y,Z축)의 진동을 동시에 실시간으로 모니터링하기 위한 센서입니다.
실시간 Data의 취득 및 저장, 분석은 VMS 전용 소프트웨어인 VMS Manager 프로그램에서 사용 가능합니다.
기존 고가의 Analog Type의 Piezo Sensor를 MEMS 기반 센서로 대체하고, Data 통신을 위한 모듈이 통합된 가격대비 성능이 높은 제품입니다.

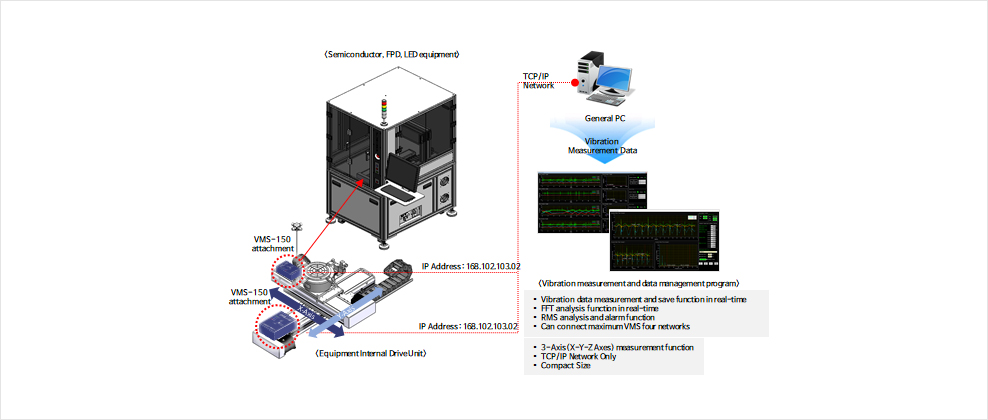

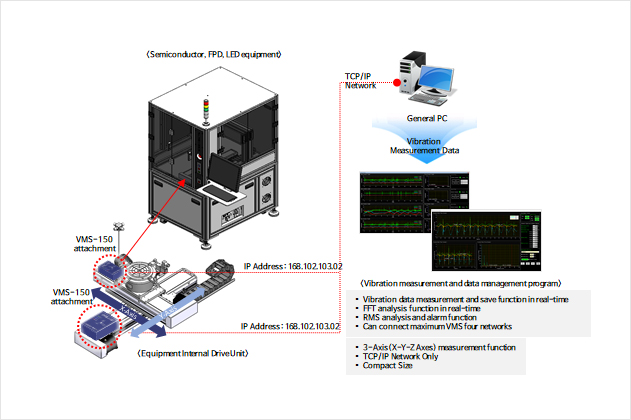

반도체 FPD, LED, Robot, 생산시스템의 문제점 사전예측 및 보존측면에서 현재 시스템에 부착되어 많이 사용되고 있습니다.
General Specification
- Accelerometer
- MEMS Type
- Sensing Axes
- X, Y, Z 3-Axes
- Sampling Rate
- 5kHz /Ch
- Measuring Range
- ±2g, ±4g, ±8g
- Bandwidth
- 0.5~672㎐
- Noise density
- 220㎎√㎐
- Operating Temp
- -40 ~ + 85℃
- Interface
- TCP/IP
System Layout
- Height
- 26.2mm
- Width
- 48mm
- Length
- 69mm
- Length + Bracket
- 89mm
- Weight
- 150g
VMS-Manager
VMS-Manager는 VMS에서 취득한 Data를 실시간으로 시각화 시키고, 저장하고, 분석합니다. 또한 다양한 사용자 설정을 통해서 진동 특성을 관리하는 역할을 합니다.
- Real-time vibration measurement and data recording
- Real-time vibration summary data recording
- Real-time acceleration -> displacement conversion
- Vibration measurement data PLC transmission
- FFT Analysis in Real Time
- Peak to Peak Analysis & Indicating Alarm
- RMS Analysis & Indicating Alarm
- Crest Factor Analysis & Indicating Alarm
- Operating System : Windows 10
- Software Filter Included
- MAX VMS 8 Set Linked in TCP/IP Network
<Application Software for VMS-150>

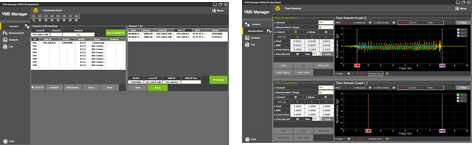

Network Broad Casting Function: Default 8 VMS in Network
VMS-Manager는 최대 8개의 VMS 제품과 TCP/IP를 통해서 Network에 연결할 수 있으며, 사용자 정의에 따라 1개 또는 8개의 실시간 Data 감시가 가능한 기능을 가지고 있습니다.

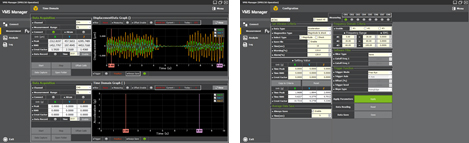

Real Time Vibration Monitoring, Save, Warning Function(P2P, RMS, Crest Factor)
시스템에서 발생하는 진동에 대한 감시를 원하는 경우,
VMS-Manager에 포함되어 있는 Peak-to-Peak, RMS,
Crest Factor 설정 기능을 이용하여 시스템의 상태를
Event 단위로 감시 및 저장할 수 있습니다.

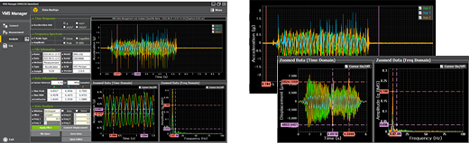

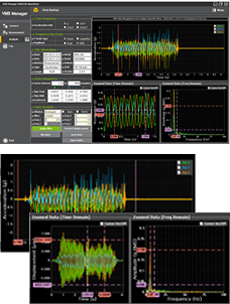

Vibration Data Analysis using FFT, Software Filter, other functions
분석 기능의 경우, 진동 영역 및 스케일 조정, FFT, Software Filter, 변위변환기능 등 다양한 분석 기능을 포함하고 있어 사용자가 필요한 용도에 맞추어 VMS-Manager를 운영할 수 있습니다.
